vhp

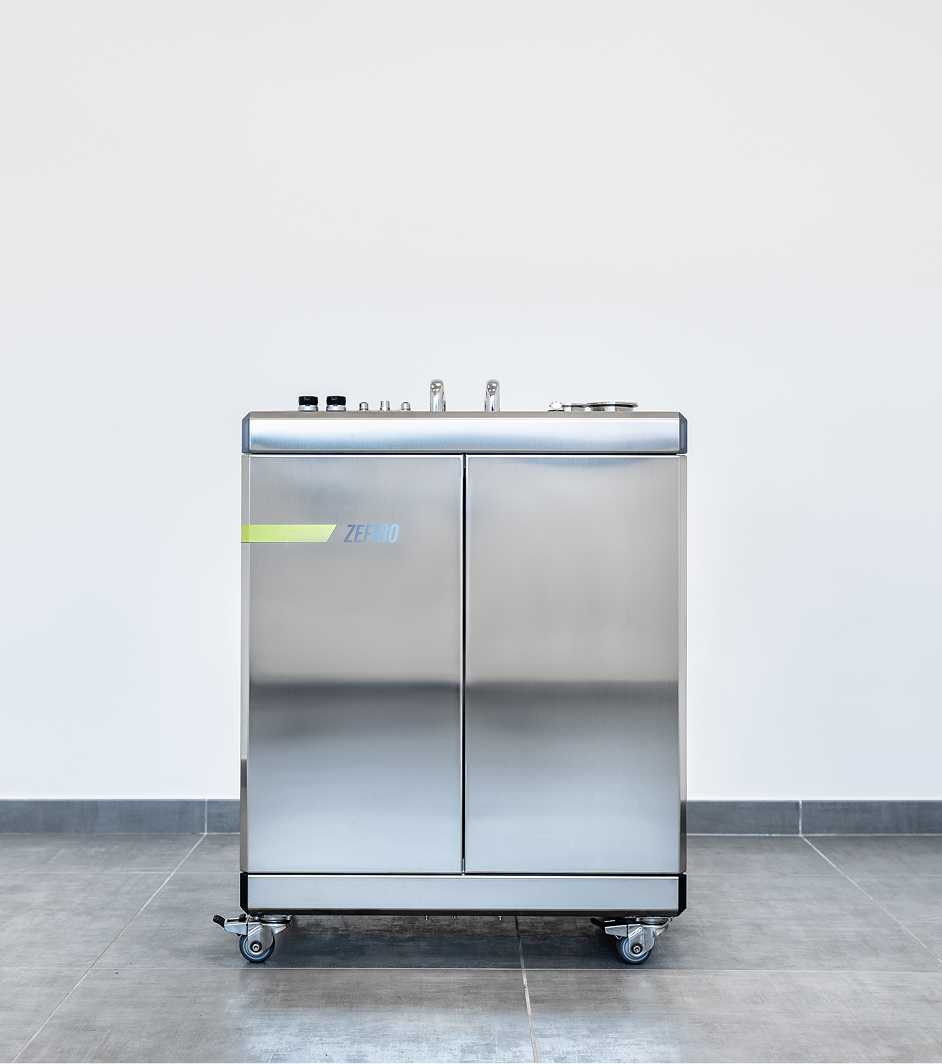

zefiro,
generatore di vapore vhp

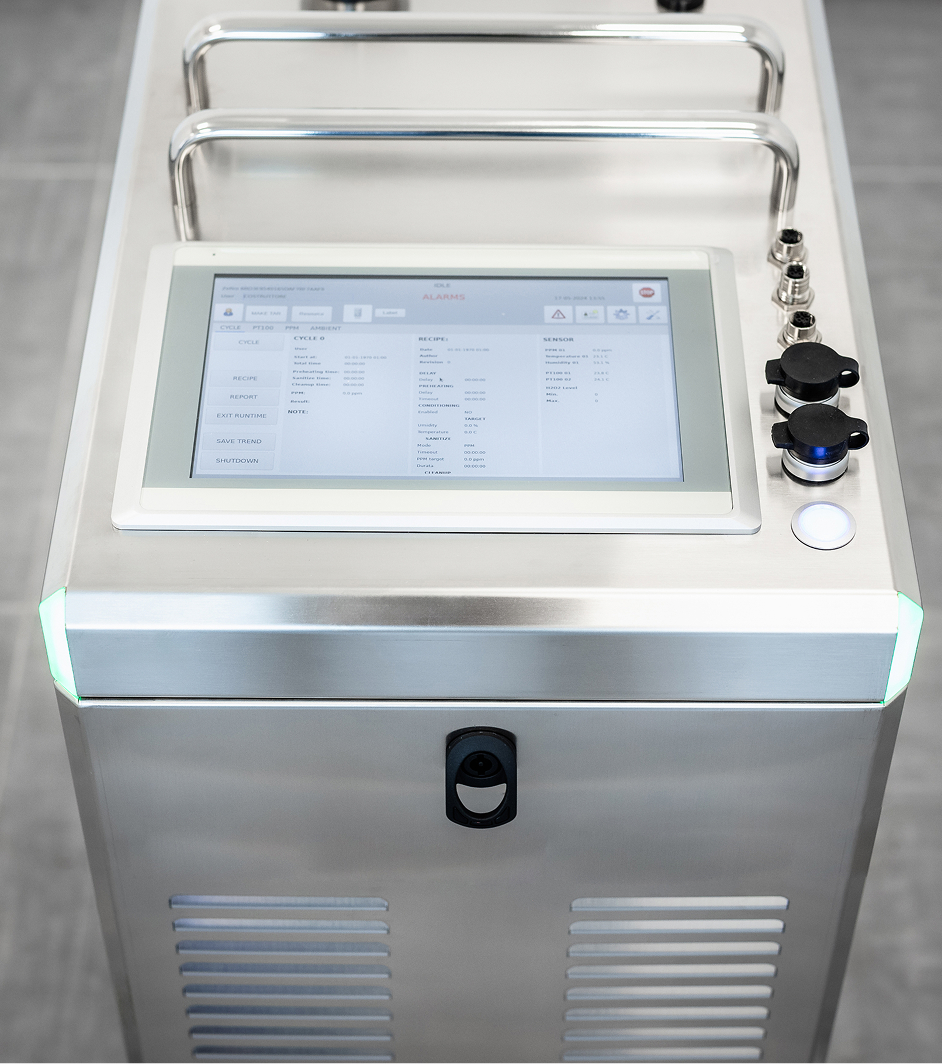

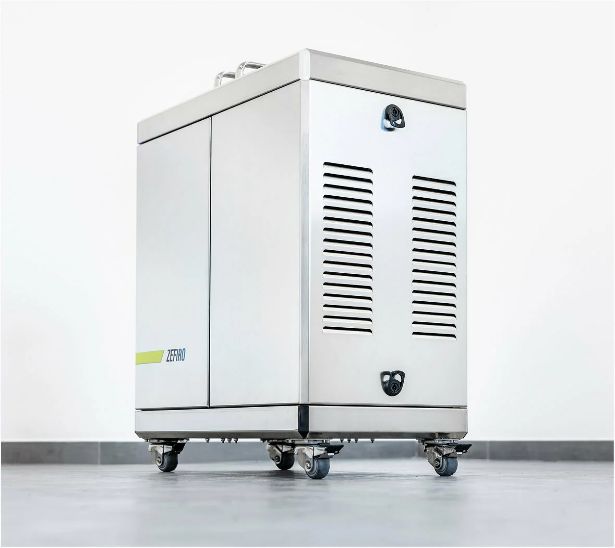

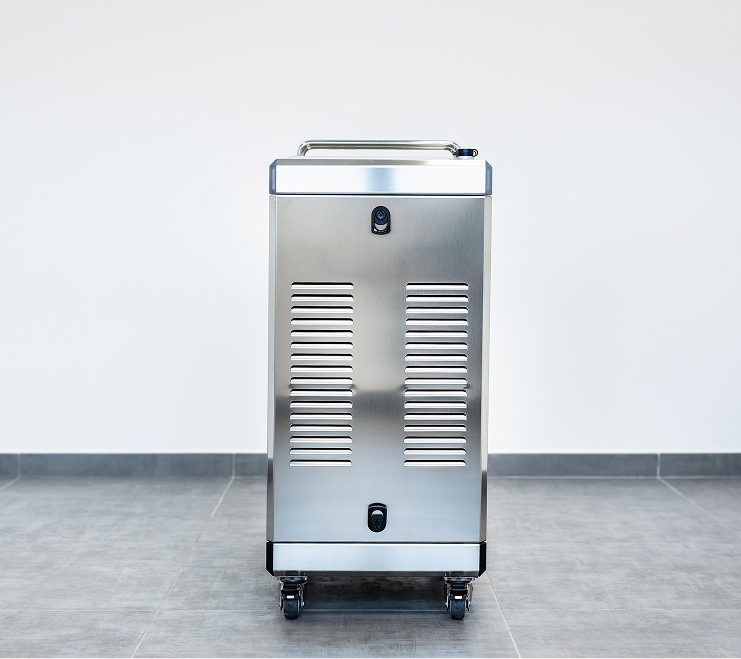

Zefiro è un generatore di vapore di perossido di idrogeno performante e dai consumi ridotti. La sua elevata flessibilità di integrazione e le sue dimensioni ridotte consentono di installarlo facilmente su sistemi di terze parti e su sistemi esistenti.
optional
Sistema di ventilazione supplementare (opzionale).
Efficacia e Rapidità di Sterilizzazione
Zefiro garantisce una distribuzione uniforme del vapore.
Facilità di Utilizzo e Manutenzione
Progettato per essere intuitivo e facile da usare.
Il principio alla base del sistema consiste nel vaporizzare con un flusso di aria calda un aerosol di soluzione di perossido di idrogeno al 30-35% generando un flusso di VHP a concentrazioni elevate.
Funzioni di sistema
- Funzionamento master o slave
- Possibilità di integrazione in sistemi di terze parti
- Protocollo di comunicazione Modbus RTU (opzionaleModbus TCP/IP)
- Gestione utenti
- Gestione ricette
- Registrazione e visualizzazione dei parametri di processo
- Report esportabili in formato HTML o PDF
Zefiro dispone di un sistema, opzionale, di ventilazione supplementare per migliorare il rendimento del ciclo ed umidità.
Funzioni del ciclo
Preparazione
Ventilazione per il raggiungimento delle condizioni di temperatura e umidità relativa ottimali.
Condizionamento
Fase 1: generazione di VHP per raggiungimento della concentrazione (ppm) impostata.
Fase 2: mantenimento della concentrazione di VHP per il tempo impostato.
Areazione
Ventilazione fino al raggiungimento della concentrazione di VHP finale (1 ppm).
modalità di funzionamento
1
Master
Processo di biodecontaminazione gestito dal generatore
2
Slave
Processo di biodecontaminaizone gestito da un supervisore esterno
DATI TECNICI
DETTAGLI
| Sonda di T/Rh% (opzionale) | 0 ÷ 100% Rh |
| Sonda di alta concentrazione vapore di H2O2 (opzionale) | 0 ÷ 2.000 ppm |
| Bilancia (opzionale) | 0 ÷ 10.000 g |
| Generatore di aerosol | 0 ÷ 9 g/min |
| Portata nominale ventilatore | 120 m3/h |
| Protocollo di comunicazione | ModBus RTU/TCP |
| ModBus RTU/TCP | 230 V/50 Hz |
| Consumo massimo | 3 kW |
| Dimensioni | (LxPxH) 380x680x850 mm |
| Peso | 40 Kg |
| Attacco di mandata | 2” Tri-Clamp (standard A SMEBPE) |

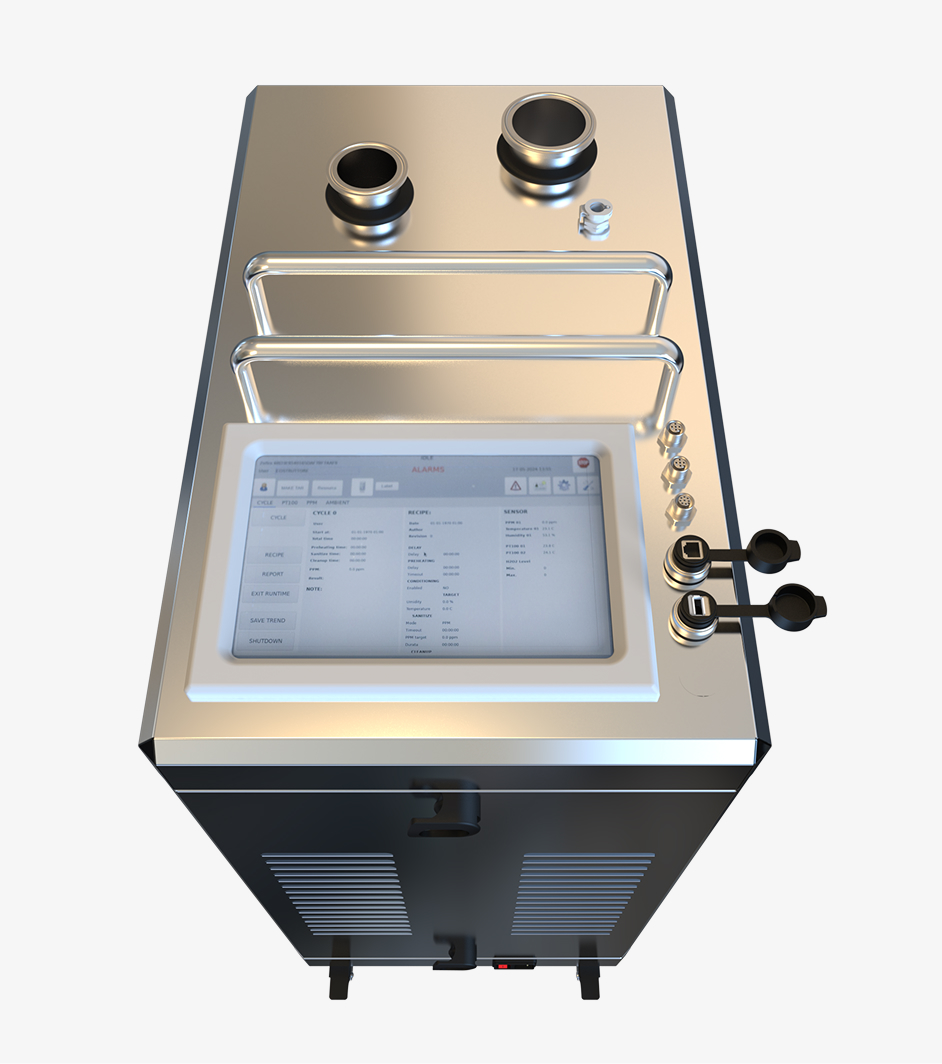

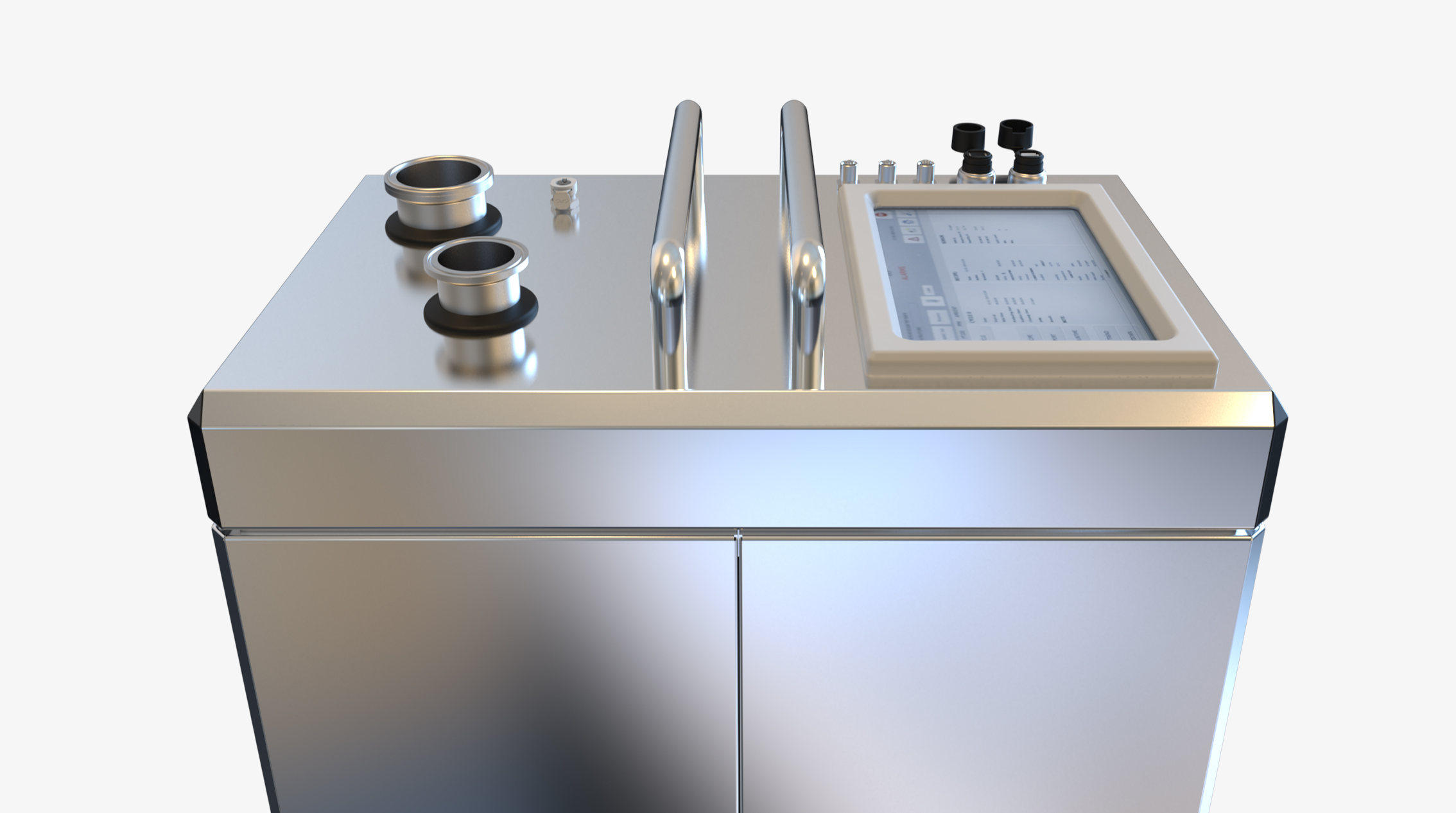

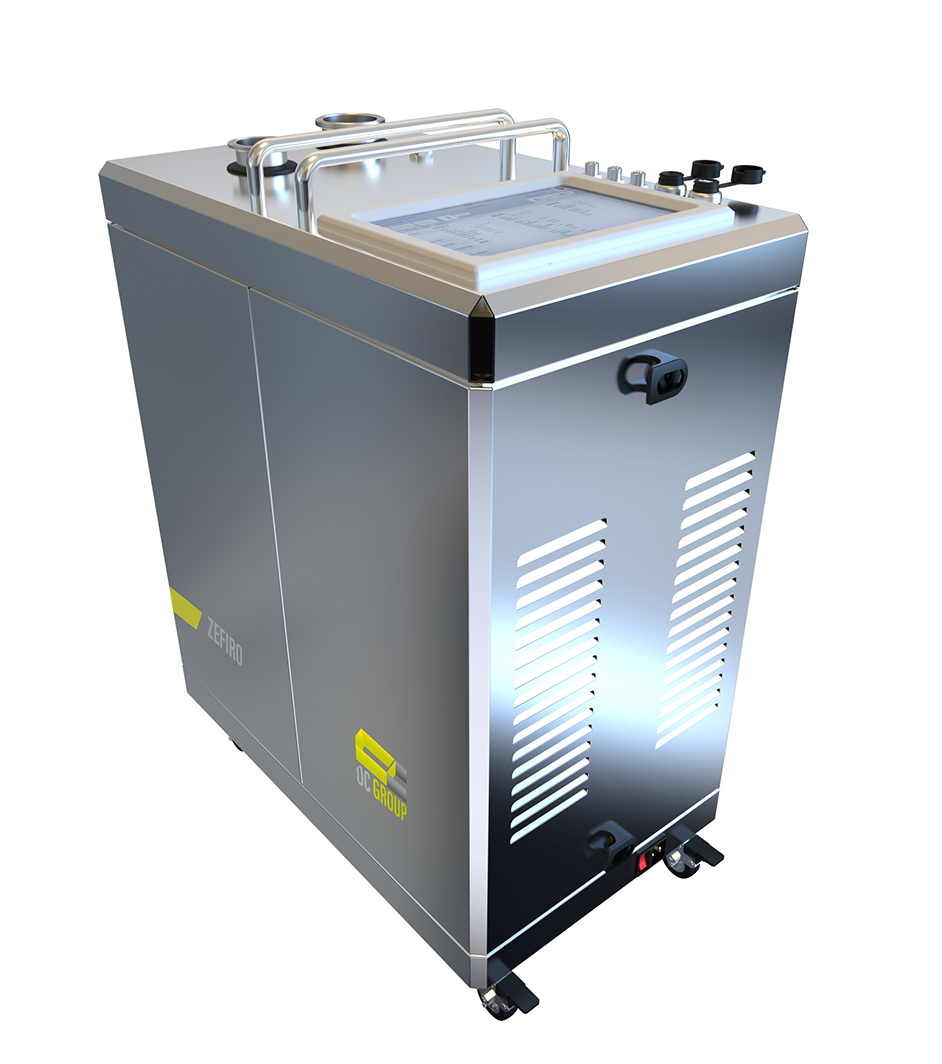

COMPONENTI DEL SISTEMA
| 1 | USB | Interfaccia USB tipo 3.0 connessione tipo A/A |
| 2 | RJ45 | Interfaccia RJ45 schermata connessione Ethernet |
| 3 | SACC-8P | Connettore per dispositivo 4..20mA (8 Poli) |
| 4 | SACC-5P | Connettore per dispositivi Modbus (5 poli) Concentrazione H202 |
| 5 | SACC-5P | Connettore per dispositivi Modbus (5 poli) Bilancia |
| 6 | PLC12 | Raccordo a sgancio rapido antogoccia |
| 7 | TC 2” | Uscita VHP |
| 8 | TC 2 1/2” | Uscita Ventilazione Supplementare (Opzionale) |

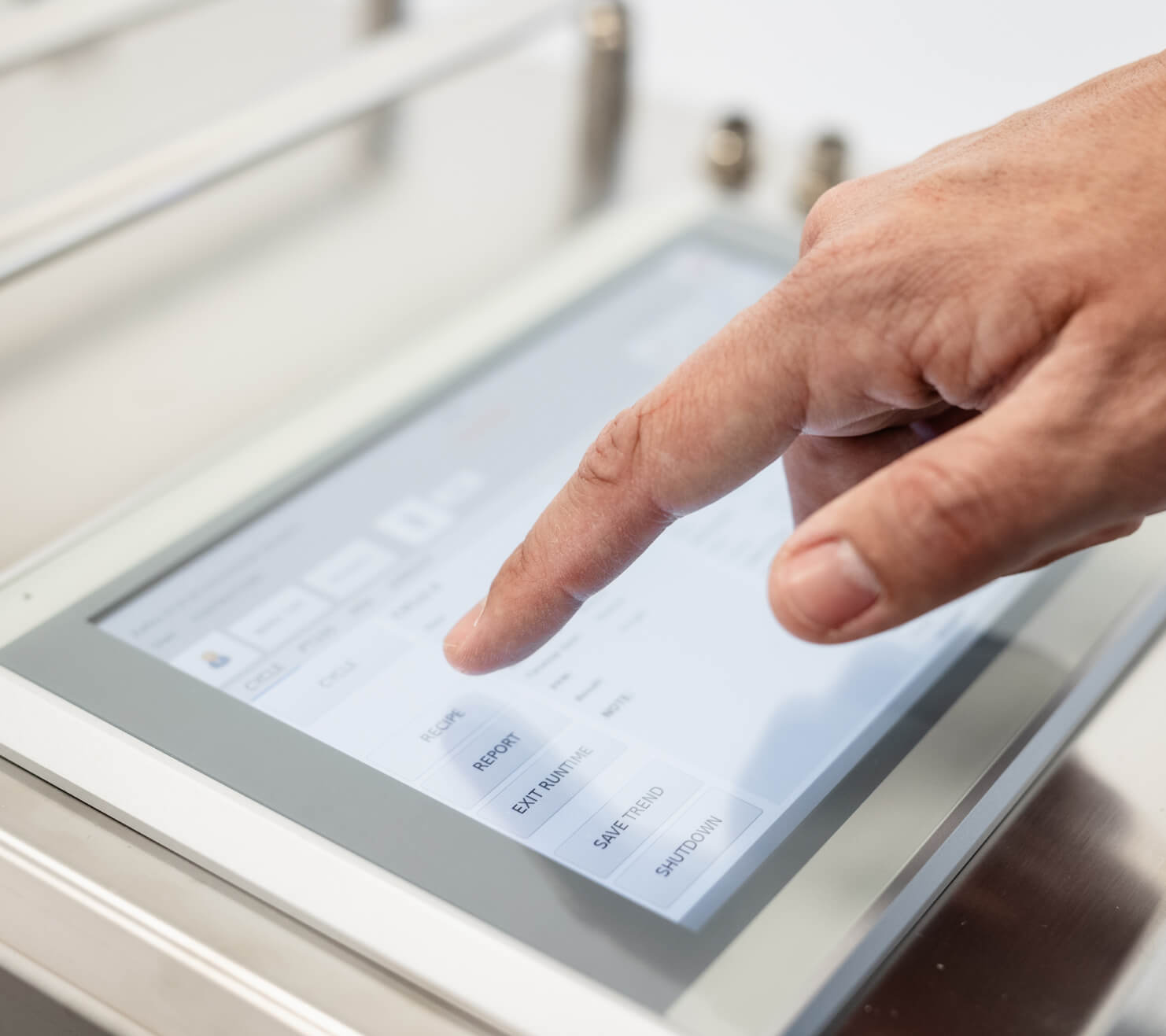

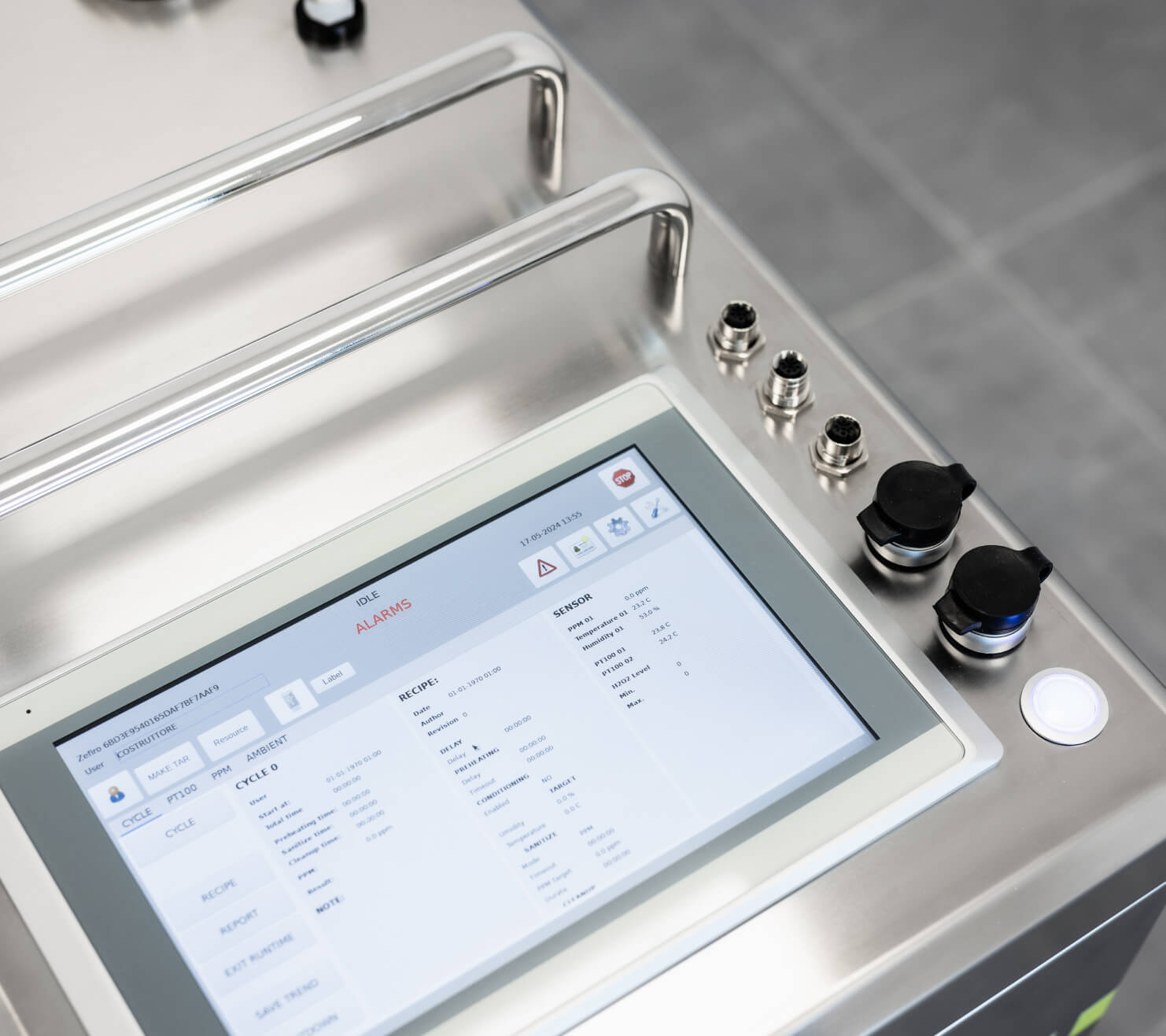

| 9 | IPS LCD | Touch Screen 10” (Opzionale) |
| 10 | AC 240V | Alimentazione Elettrica |
